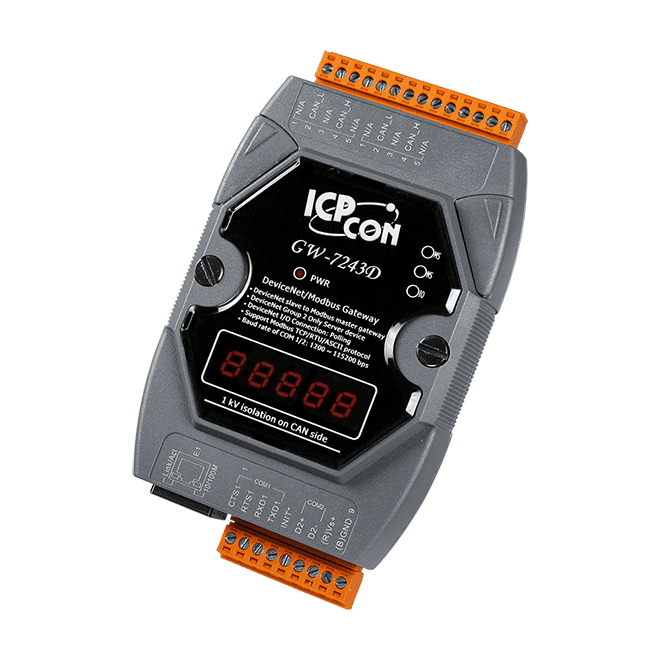

GW-7243D
Артикул: 5688800
Шлюз DeviceNet Slave в Modbus TCP/RTU/ASCII Master, 1xRS-232, 1xRS-485, 2xCAN
По запросу
Запросить цену
Шлюз DeviceNet Slave в Modbus TCP/RTU/ASCII Master, 1xRS-232, 1xRS-485, 2xCAN
| None |
<div class=»text-content»><p>Устройство <strong>GW-7243D</strong> <strong>реализует функции</strong> ведомого (слейва) <strong>DeviceNet</strong> и ведущего (мастера) <strong>Modbus</strong>, что позволяет мастеру DeviceNet получать доступ к ведомым устройствам Modbus.</p><ul><li><p>В сети <strong>DeviceNet</strong> модуль действует как устройство типа <strong>»Group 2 Only Server»</strong> (Только Сервер Группы 2) и ожидает установления соединения с мастером DeviceNet.</p></li><li><p>В сети <strong>Modbus</strong> GW-7243D является <strong>мастер-устройством</strong> и циклически отправляет команды для доступа к Modbus-слейв устройствам.</p></li></ul><p>Интерфейсы <strong>клиента Modbus TCP</strong> и <strong>мастера Modbus RTU/ASCII</strong> на GW-7243D могут работать <strong>одновременно</strong>. Эта особенность позволяет пользователям интегрировать различные типы Modbus-слейв устройств в сеть DeviceNet, независимо от того, используют ли эти устройства для связи интерфейсы Ethernet, RS-232 или RS-485.</p><p>Для упрощения эксплуатации GW-7243D предоставляется <strong>утилита GW-7243D Utility</strong>, предназначенная для настройки и генерации <strong>EDS-файла</strong> (Electronic Data Sheet). Это помогает легко и быстро создавать приложения.</p><h3>Особенности DeviceNet</h3><ul><li><p>Соответствие спецификации DeviceNet, Том I/II, Редакция 2.0.</p></li><li><p>Подписчик DeviceNet типа <strong>»Group 2 Only Server»</strong> (Только Сервер Группы 2).</p></li><li><p>Поддержка набора соединений в автономном режиме (Offline Connection Set) и сообщения об отключении устройства (Device Shutdown Message).</p></li><li><p>Максимальная длина явных (Explicit) и I/O данных: <strong>240 байт</strong>.</p></li><li><p>Поддерживаемые соединения: одно <strong>»Explicit Connection»</strong> (Явное соединение), одно соединение <strong>»Polled Command/Response»</strong> (Опрос/Ответ).</p><p></p></li></ul><h3>Особенности Modbus RTU</h3><ul><li><p>Пользователь может выбрать протокол <strong>Modbus RTU</strong> или <strong>Modbus ASCII</strong> для каждого COM-порта.</p></li><li><p>Максимальная поддержка <strong>10 команд</strong> Modbus RTU/ASCII для каждого COM-порта.</p></li><li><p>Максимальная поддержка <strong>1920 каналов DI/O</strong> (дискретный ввод/вывод) для одной команды Modbus RTU/ASCII.</p></li><li><p>Максимальная поддержка <strong>120 каналов AI/O</strong> (аналоговый ввод/вывод) для одной команды Modbus RTU/ASCII.</p></li><li><p>Максимальная поддержка для каждого COM-порта:</p><ul><li><p><strong>2048 каналов DI</strong> (дискретный ввод)</p></li><li><p><strong>2048 каналов DO</strong> (дискретный вывод)</p></li><li><p><strong>1024 канала AI</strong> (аналоговый ввод)</p></li><li><p><strong>1024 канала AO</strong> (аналоговый вывод)</p></li></ul></li></ul><h3>Особенности Modbus TCP</h3><ul><li><p>Максимальная поддержка <strong>4 устройств</strong> Modbus TCP.</p></li><li><p>Максимальная поддержка <strong>5 команд</strong> Modbus TCP для каждого устройства Modbus TCP.</p></li><li><p>Максимальная поддержка <strong>1920 каналов DI/O</strong> для одной команды Modbus TCP.</p></li><li><p>Максимальная поддержка <strong>120 каналов AI/O</strong> для одной команды Modbus TCP.</p></li><li><p>Максимальная поддержка для каждого устройства Modbus TCP:</p><ul><li><p><strong>2048 каналов DI</strong></p></li><li><p><strong>2048 каналов DO</strong></p></li><li><p><strong>1024 канала AI</strong></p></li><li><p><strong>1024 канала AO</strong></p></li></ul></li></ul></div> |
Ethernet интерфейсы
Интерфейсы ввода-вывода
| COM портов RS-232 |
1 |
| COM портов RS-485 |
1 |
Промышленные интерфейсы
Сетевые протоколы
| Промышленные протоколы |
Modbus TCP client, Modbus RTU master, Modbus ASCII master, DeviceNET slave |
Требования по питанию
| DC входное напряжение, В |
10..30 |
Эксплуатационные характеристики
| Температура эксплуатации, °C |
-25..75 |
Конструктивное исполнение
| Конструкция корпуса |
Пластиковый корпус |
| Вид монтажа |
Монтаж на DIN-рейку |
Габариты
| Ширина, мм |
72 |
| Глубина, мм |
33 |
| Высота, мм |
122 |
Габариты упаковки
| Вес без упаковки, кг |
0.25 |
| Вес в упаковке, кг |
0.31 |
