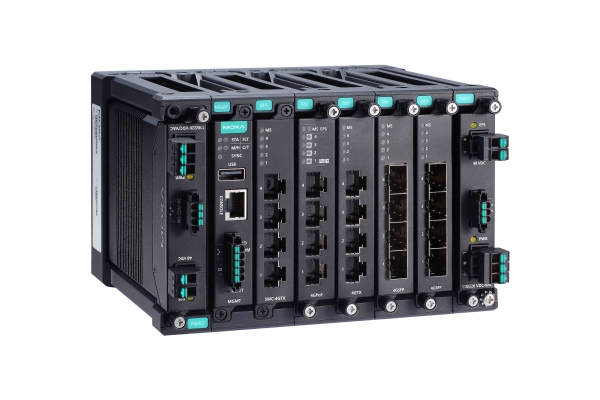

MDS-G4020-L3
Артикул: 9401300
Промышленный модульный управляемый коммутатор Layer 3: 4 встроенных порта 10/100/1000 BaseT(X) Ethernet, 4 слота для модулей GE/FE, 2 слота для модулей питания, опционально до 20 портов, -10…+60С
По запросу
Запросить цену
Промышленный модульный управляемый коммутатор Layer 3: 4 встроенных порта 10/100/1000 BaseT(X) Ethernet, 4 слота для модулей GE/FE, 2 слота для модулей питания, опционально до 20 портов, -10…+60С
Ethernet интерфейсы
| Общее количество Ethernet портов |
20 |
| Портов 10/100/1000 Mbit/s |
4 |
Параметры коммутатора
| Управляемый |
Да |
| Уровень коммутатора |
Layer 3 |
| Поддерживаемые функции |
Port Mirror, MAC sticky, Port Lock, Rate Limit, Broadcast Storm Protection, Link Aggregation, Автоматическое оповещение об обрыве электропитания, Автоматическое оповещение об обрыве связи по порту, Flow Control, Back pressure flow control, NTP Authentication, Функции безопасности соответствуют МЭК 62443, Подключение к системе управления и мониторинга |
| Размер таблицы MAC адресов |
16000 |
| Размер буфера пакетов, кБит |
12 |
| Макс. кол-во VLAN |
256 |
| Очередей приоритетов на порт |
8 |
| Количество IGMP групп |
1024 |
Сетевые протоколы
| Протоколы 3-го уровня |
VRRP, Static Routing, OSPF |
| Протоколы управления |
DHCP Server/Client, SMTP, SNMPv1/v2c/v3, HTTP, LLDP, Syslog, Telnet, UDP, DNS, VLAN, TCP/IP, QoS, SNTP, GVRP, RMON, TFTP, ARP, NTP Server/Client, SNMP Inform, GMRP, RARP, Private MIB, IGMP Snooping v1/v2/v3, IGMP Querier, SNMP Trap, GARP, Linkup Delay, ICMP |
| Протоколы резервирования |
STP, Turbo Ring, Turbo Chain, RSTP |
| Протоколы безопасности |
HTTPS, SSH, RADIUS, SSL, TACACS+ |
| Стандарты IEEE |
IEEE 802.1D-2004 для Spanning Tree Protocol, IEEE 802.1P для Class of Service, IEEE 802.1Q для VLAN Tagging, IEEE 802.1W для Rapid Spanning Tree Protocol, IEEE 802.1X для Authentication, IEEE 802.3 для 10BaseT, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3ad для Port Trunk with LACP, IEEE 802.3u для 100BaseT(X), 100BaseFX, IEEE 802.3x для Flow Control, IEEE 802.3z для 1000BaseSX/LX/LHX/ZX |
Синхронизация времени
| Протоколы синхронизации |
Power profile(IEC 61850-9-3 2016), IEEE 1588 PTPv2 (на аппаратном уровне) |
Дискретный ввод
| Всего каналов |
1 |
| Тип дискретного входа |
Контакт с внешним питанием |
| Уровень логического «0» |
-30~3 В |
| Уровень логической «1» |
13~30 В |
Дискретный вывод
| Всего каналов |
3 |
| Тип (транзистора, реле) |
Электромеханическое реле |
| Максимальный коммутируемый ток для реле с контактами (А) |
2А при 30В постоянного тока |
Расширение модулями
| Количество слотов всего |
4 |
| Поддерживаемые модули расширения |
SFP-1G, SFP-1FE, LM-7000H серия |
Индикаторы и органы управления
| Установка режимов работы |
Через консольный порт, Web-интерфейс, Интерфейс командной строки (CLI), Через утилиту MXconfig |
Разъемы
| Разъемы внешние |
Консольный порт RS-232 (RJ-45), USB type A |
Конструктивное исполнение
| Конструкция корпуса |
Металлический корпус |
| Вид монтажа |
Монтаж на DIN-рейку, Монтаж на стене |
| Степень защиты корпуса |
IP40 |
Габариты
| Ширина, мм |
176 |
| Глубина, мм |
163.25 |
| Высота, мм |
115 |
Эксплуатационные характеристики
| Температура эксплуатации, °C |
-10..60 |
Стандарты и сертификаты
| Электромагнитные помехи (EMI) |
FCC Part 15 Subpart B Class A, CISPR 32 |
| Электромагнитная совместимость (EMS) |
МЭК 61000-4-2, МЭК 61000-4-3, МЭК 61000-4-4, МЭК 61000-4-5, МЭК 61000-4-6, МЭК 61000-4-8, МЭК 61000-4-11, EN 55032, EN 55035 |
| Нефть и газ |
Class I Div.2 Groups A, B, C, D |
| Энергетика |
IEEE 1613, IEC 61850-3 Edition 2 Class 2 |
| Железные дороги |
EN 50121-4 |
| Регулирование движения |
NEMA TS2 |
| Безопасность |
МЭК 60950-1, EN 62368-1 (LVD), UL 62368-1, МЭК 62368-1 |
| Свободное падение |
МЭК 60068-2-31 |
| Вибрация и удар |
МЭК 60068-2-6, МЭК 60068-2-27 |
Габариты упаковки
| Вес без упаковки, кг |
2.5 |
| Вес в упаковке, кг |
2.8 |
