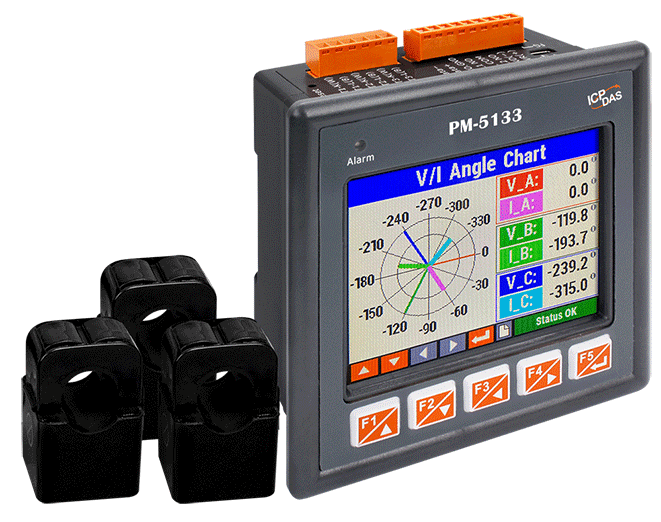

PM-5133-240P
PM-5133-240P
Артикул: 13071000
3-фазный компактный измеритель напряжения и тока, сенсорный экран 3.5″ 240×320 LCD, кабель 24мм, 10-500V, 0.15-200A, 50/60Гц, 2 выхода реле 5A@250VAC/5A@30VDC, Modbus RTU, в комплекте с тремя токовыми преобразователями, 12-48VDC-in
Цена по запросу
| None | <div class=»text-content»>ICP DAS PM-5133-240P — трехфазный интеллектуальный измеритель мощности с цветным сенсорным TFT LCD экраном 3,5 дюйма и интерфейсом RS-485 Modbus RTU. Модель поддерживает схемы подключения 3P4W, 3P3W, 1P3W и 1P2W, измеряет True RMS напряжение и ток, активную, реактивную и полную мощность и энергию, коэффициент мощности, частоту и THD. Диапазон входного напряжения — 10…500 В AC, комплект включает 3 трансформатора тока 200 А. Предусмотрены 2 релейных выхода, питание 12…48 В DC, монтаж на DIN-рейку или в панель, степень защиты передней панели IP65.</div> |
Измерение параметров электрической сети
| Частота | 50/60Гц |
| Входное напряжение | 10…500В переменного тока |
| Каналов измерения напряжения | 1 (трёхфазн.) |
| Входной ток | 200А |
| Каналов измерения тока | 3 |
| Тип трансформатора | Трансформатор тока с разъемным сердечником |
| Измеряемые параметры | Истинное среднеквадратическое значение напряжения (Uскз), Истинное среднеквадратическое значение тока (Iскз), Активная мощность (кВт), Активная энергия (кВт·ч), Полная мощность (кВ·А), Полная энергия (кВ·А·ч), Реактивная мощность (кВ·А·R), Реактивная энергия (кВ·А·R·ч), Коэффициент мощности, Частота, Коэффициент нелинейных искажений |
Дискретный вывод
| Всего каналов | 2 |
| Тип (транзистора, реле) | Электромеханическое реле |
| Максимальный выходной ток, мА | 5000 |
Сетевые протоколы
| Промышленные протоколы | Modbus RTU |
Требования по питанию
| DC входное напряжение, В | 12..48 |
Интерфейсы ввода-вывода
| COM-портов всего | 1 |
| COM портов RS-485 | 1 |
| Максимальная скорость RS-422/485 | 115200 bps |
| Портов USB всего | 1 |
Дисплей
| Тип дисплея | LCD TFT |
| Диагональ экрана, « | 3.5 |
| Максимальное разрешение | 240×320 точек |
Эксплуатационные характеристики
| Температура эксплуатации, °C | -20..50 |
| Влажность | 10-90% |
Конструктивное исполнение
| Конструкция корпуса | Пластиковый корпус |
| Вид монтажа | Монтаж на DIN-рейку, Монтаж в панель |
| Степень защиты по передней панели | IP65 |
Габариты
| Ширина, мм | 119 |
| Глубина, мм | 115 |
| Высота, мм | 54 |
Стандарты и сертификаты
| Сертификаты | ROHS |
Кабели
| Кабели в комплекте | 3х токовых трансформатора 200A CT (внетренний диаметр 24 мм; длина кабеля 4 м) |
Габариты упаковки
| Вес без упаковки, кг | 0.4 |
| Вес в упаковке, кг | 0.5 |
